按鈕開關電氣基礎知識

分類:技術資料瀏覽:9758發表時間:2019-07-29 17:08:16

   按鈕開關的種類很多,但是其原理都是類似的,內部結構都差不多。下面我們講解一下最常用的。

兩個專業術語--常開(normal open 常開 NO字母)和常閉(normal close 常閉 NC字母),通常也用字母no或者off表示,或者是用一個圓圈的圓形符號來代表開關。

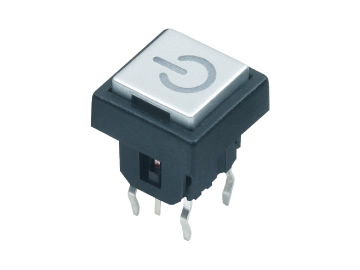

發光的方形系列:

按鈕開關電氣基礎知識

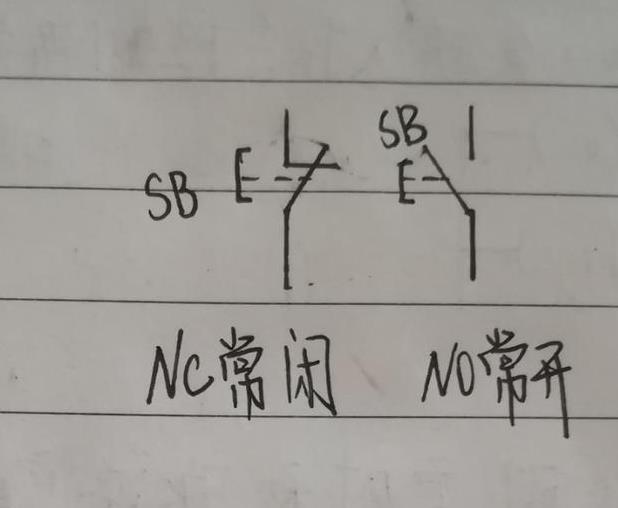

常開:就是圖上3和5一對觸點,在沒外受到外力的情況下,它是斷開的。按下它的時候才接通。在電路圖中的表示如圖:

按鈕開關電氣基礎知識

常閉:就是圖上3和4一對觸點,在沒外受到外力的情況下,它是接通的。按下它的時候才斷開。電路圖中表示見上圖。

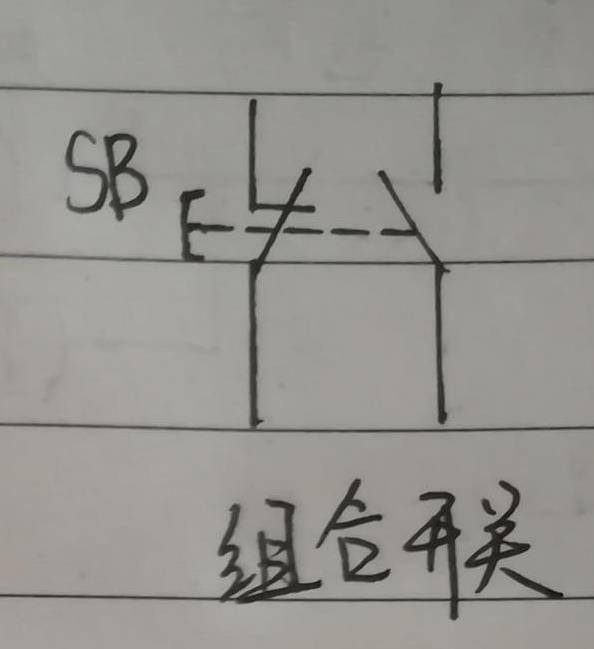

其實還有一種也是常用的,就是組合開關,其電路圖中表示為下圖:

按鈕開關電氣基礎知識

一、電源開關

這種開關大家都見過,我們就不詳細介紹了,開關上有兩個圖標。一個是堅(表示導通),一個是一個圈(斷開),接線的時候要注意不要接反了。這種按鈕開關常用于小的家電,和設備的二次回路中。它自己不可以自動復位,需要手去按動。

二、旋轉開關

旋鈕開關也常用在二次回路的電源控制,和控制設備上的燈,還可以控制要求不高的接觸器。實物圖片見第一張圖中的手/自動按鈕。

旋鈕開關也是不可以自動復位的,需要手動去旋轉。

三、緊急停止按鈕開關

緊急停止按鈕開關又稱為急停按鈕開關,內部結構也是一樣的,特別注意的是這種按鈕按下后不會自動復位(也就是它的常閉按下后一直就斷開了),要順時針轉動半圈才恢復到常閉的狀態。我們區別它和停止按鈕的不同之處,它是在出現緊急情況之下按下此按鈕開關停止設備的所有動作。實物圖見第一張中的急停按鈕,像個毛菇頭是的,又稱為毛菇頭按鈕。

四、啟動和停止開關

啟動和停止按鈕開關,一般用于啟動和停止。一般有綠色、紅色、黃色等。我們通常把綠色的按鈕作為啟動,紅色的作為停止,黃色可以作為點動。其實它內部結構都是一樣的。實物圖見第一張圖中的啟動、合格、復位,其中啟動和復位按鈕和合格按鈕是有區別的,啟動和復位按鈕是帶指示燈的按鈕開關    按鈕開關一般在實物上都會有常開常閉的標志,大家仔細觀察就可以知道其接線方法!    不同的按鈕開關在代號的表示上也是不一樣的標準的,不同廠家的型號命名設計不一樣,所以客戶在下對應的樣品的時候需要區分開來,這款商品大多屬于防塵密封的款式,帶燈的則是在按鍵字母符號處做了透明化,方便展現燈光效果,因?yàn)榇蟛糠之a(chǎn)品屬于零件,所以在啊保存的時候也需要做好歸類。

常見的原裝按鈕開關大致有上面幾種,同時,按鈕開關還采用自鎖和自動復位2種啟動操作款式可供消費者選擇,也方便了需要安裝的電器設備,同時,有些不同觸頭的小型交流接觸器還提供不同電流的版本和價格、孔徑可以給選擇,穎鑫電子發布的產品,質量和壽命都是有保障的,不僅供應不同功率和不同防水功能的產品,同時還可以為買家提供各種系統上的解決方案,如常見的汽車面板解決方案,電磁爐面板解決方案等等電器行業的資料。穎鑫電子也同時和多家企業一起研發合作過不少的智能設備,在此歡迎各大廠家一起合作。
