編碼器八個線怎么接線

一、引言

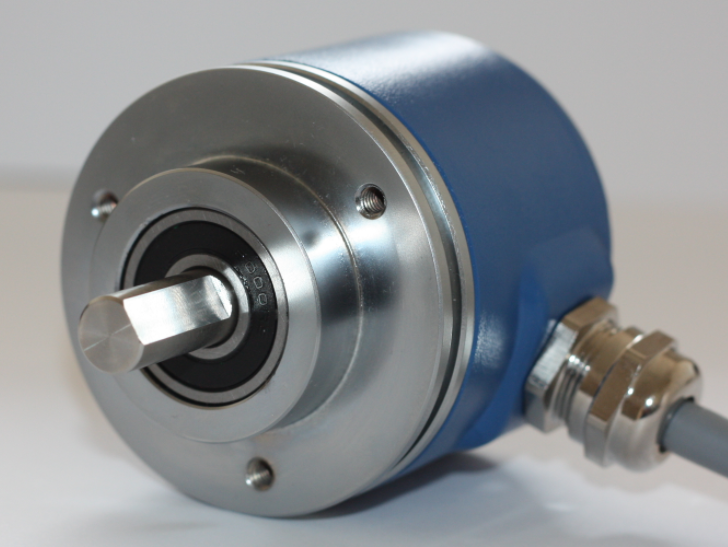

編碼器是一種常見的傳感器器件，其作用是將旋轉或線性運動轉化為數字信號輸出。在使用編碼器時，很容易遇到一個問題：八個線怎么接線。正確接線不僅是保證設備正常運作的前提，還能夠最大限度地發揮編碼器的性能。因此，本文將深入剖析編碼器八個線怎么接線的問題，以期給讀者帶來幫助。

二、編碼器的基本概念與分類

編碼器是一種旋轉或線性位置傳感器，可以將運動轉化為電信號輸出。按照不同的構造原理和輸出信號類型，編碼器大致可分為兩類：機械式編碼器和光電式編碼器。

機械式編碼器的原理是通過內部機構的震蕩來輸出脈沖信號。常見的機械式編碼器有機械式旋轉編碼器和機械式線性編碼器等。

光電式編碼器則是通過內部的傳感器來轉化運動信號為電信號輸出。按照輸出信號類型又可分為絕對式編碼器和增量式編碼器。

三、編碼器八個線的含義

在使用編碼器時，通常需要接入一個控制器或計數器，以讀取編碼器輸出的信號。此時，就需要正確地接線。大多數編碼器都有八個線，包括V+、GND、A+、A-、B+、B-、Z+和Z-這幾個信號。這些線的含義如下：

1、V+：為編碼器提供正電壓。

2、GND： 接地。

3、A+、A-：A相信號輸出線。

4、B+、B-：B相信號輸出線。

5、Z+、Z-：Z相信號輸出線。

其中A、B、Z三組信號是相對獨立的，通過它們可以實現編碼器輸出的脈沖數和方向的計數。

四、編碼器八個線的接線方法

正確的接線方法可以避免損壞編碼器和控制器，并能確保設備的正常運行。下面分別介紹幾種常見的接線方法。

1、增量式編碼器的接線方法

增量式編碼器是一種常見的編碼器類型，速度快、分辨率高、精度高。其接線方法一般如下：

　　（1）將V+線接入正電源，使編碼器工作；

　?。?）將GND線接入地，確保編碼器與控制器電位一致；

　?。?）將相應的A+、A-、B+、B-線接入I/O口，使控制器能夠讀取脈沖數、方向。

2、絕對式編碼器的接線方法

8根線的編碼器接線方法如下：

1.棕色線接電源正極。

2.藍色線接電源負極。

3.黑色線接輸入0.00。

4.白色線接輸入0.01。

5.橙色線接輸入0.04。

6.紫色線接輸入0.05。

7.COM端子接電源正極。

編碼器的8根線分別是：1，2，3，4，5，6，7，8，它們分別代表編碼器的8個輸出線，接線時按照編碼器的接線說明，將各根線接入相應的輸出端子即可。

絕對式編碼器與增量式編碼器的區別在于其輸出的信號是具有特定含義的絕對值，而不僅僅是脈沖數。不同的轉動位置對應不同的編碼，因此在接線時需要先進行校對，再將信號與控制器對接。

具體的接線方法可參考編碼器的接線說明書或者在使用過程中請參考控制器或計數器的使用說明書。

3、編碼器的八根線通常是指連接編碼器不同端口的八根線，一般來說有四根是輸出線，四根是輸入線，它們的接法如下：

（1）四條輸出線接電源正極，四條輸入線接電源負極。

（2）如果是PLC接編碼器，那么 COM 端子接電源正極， 0 端子接電源負極， 1、2 端子接編碼器輸入信號。

（3）編碼器連接PLC的方式，有些是通過編碼器的 COM 端子與PLC的 COM 端子相連，有些是通過編碼器的輸出信號線與PLC的輸入信號線相連，具體連接方式取決于編碼器的型號和PLC的型號。

具體接線方式還要根據編碼器的型號和PLC的型號確定，如果接線不正確可能會影響編碼器的正常工作。建議在接線之前先了解編碼器的接線方式和說明書，以確保接線正確。

編碼器的正確接線方法是保證其正常運行的基礎，因此必須仔細對待。本文從編碼器的基本概念、分類開始介紹，分析了編碼器八個線的含義，然后分別講解了增量式編碼器和絕對式編碼器的接線方法。希望本文能夠幫助讀者更好地掌握編碼器的使用技巧。
