轉換開關原理

轉換開關是一種可用于兩路或兩路以上電源、負載轉換作用的開關電器。它有多種類型，如電流轉換開關、電壓轉換開關和電容轉換開關等。 轉換開關具有多觸點、多位置、體積小、性能可靠、操作方便、安裝靈活等優點，多用于機床電氣控制線路中電源的引入開關，起著隔離電源作用，還可作為直接控制小容量異步電動機的啟動、停止和正反轉。

轉換開關控制接觸器手動和自動

轉換開關可以實現對接觸器手動和自動兩種工作模式的控制。在手動模式下，可以通過旋轉開關的旋鈕來直接控制接觸器的開啟和關閉。而在自動模式下，接觸器會根據外部信號或控制器的指令進行自動切換，實現電路的自動控制。

轉換開關的接觸系統是由裝嵌在絕緣殼體內的靜觸頭座和可動支架中的動觸頭構成。動觸頭是雙斷點對接式的觸橋，在附有手柄的轉軸上，隨轉軸旋至不同位置使電路接通或斷開。

當需要在不同的工作模式間進行切換時，通常也是通過旋轉這個旋鈕來完成。在旋鈕上通常會標注有“手動/自動”或類似的字樣，用戶可以將旋鈕轉到相應的位置來選擇接觸器的工作模式。例如，手動回路直接控制交流接觸器，而自動回路則控制時控開關，將時控開關的輸入輸出直接串聯到交流接觸器線圈上。

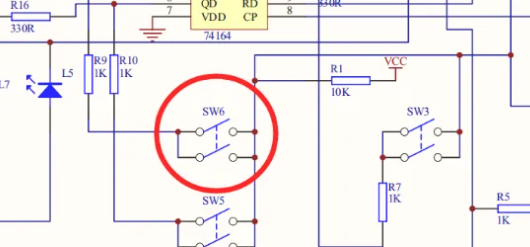

電路圖中的轉換開關的符號是什么

萬能轉換開關的圖形文字符號為SA。

在圖形符號中，觸點下方虛線上的“·”表示當操作手柄處于該位置時，該對觸點閉合；如果虛線上沒有“·”。則表示當操作手柄處于該位置時該對觸點處于斷開狀態。

為了更清楚地表示萬能轉換開關的觸點分合狀態與操作手柄的位置關系，在機電控制系統圖中經常把萬能轉換開關的圖形符號和觸頭合斷表結合使用。

在觸點分合表中，用“×”來表示手柄處于該位置時觸點處于閉合狀態。

轉換開關的作用

轉換開關是一種重要的電氣設備，主要用于改變電路中流動的電流方向或路線。以下是轉換開關的主要作用：

1. 控制電路切換：轉換開關可以用于切換電路的連接或斷開狀態。通過操作開關，可以改變電流的路徑，實現電源、負載或其他設備之間的連接或斷開。

2. 選擇功能：萬能轉換開關可以用于選擇不同的電路或信號通路。例如，在多個輸入信號中選擇一個作為輸出，或者根據需求選擇不同的工作模式或參數。

3. 電器設備控制：轉換開關可用于控制各種電器設備的啟停、調節或切換。例如，用于燈光的開關控制、風扇速度的調節、電機正反轉的切換等。

4. 自動化控制：轉換開關也可以與自動化系統配合使用，實現對設備或系統的自動控制。例如，在自動化生產線中，通過開關的狀態變化來觸發控制程序?qū)崿F(xiàn)自動化操作。

5. 安全保護：轉換開關還可以用于實現電氣設備或系統的安全保護功能。例如，過載保護開關可以在電流超過設定值時切斷電路，防止設備受損或人員受傷。
