說到usb母座，肯定很多人問usb母座是什么呢?首先usb母座是一種安全節電以及是帶usb接口的通用插座，其實在現大部分人都叫做usb插座或者是usb母座。目前在USB2.0母座接口分為有好幾種類型A型、B型、Mini型等等。而且對于每種類型的usb母座引腳接口定義都是會有所不同的，之前也是給大家講過USB母座規格是如何分類的，那么以下為大家詳細分析usb母座引腳接口定義。

USB母座接口定義

在USB母座的接口一般內置都有四個金屬觸點為4根金屬線，對于4根金屬線分別是兩根電源線和兩根信號線，其信號是通過串行傳輸?shù)?。因此稱之為串行口，在目前標準的USB2.0的母座接口其數據傳輸速度最高可達到480Mbps。而對于usb母座接口的4根線的表示顏色為：紅、白、綠、黑。

USB母座引腳定義

關于usb引腳定義為：:紅(Vcc)，白(D-)，綠(D+)，黑(GND)。

1引腳：VCC+為5V電壓，對應接紅色-usb電源線。

2引腳：D-為數據線負極，對應接白色-數據線。

3引腳：D+為數據線正極，對應接綠色-數據線。

4引腳：GND一般是接黑色的地線。

常見USB類接口

說明：
S+、S- 代表：電源線正、負
D+、D- 代表：數據線正、負

Type A

USB類 Type A公頭：

如果留意過手機的電源插座的數據線的話，一定看過USB公頭和母座，公頭大部分在數據線端，母座則在電源插座上，不過有些不同設備的設計不同，可以不反過來，詳細可以看下設備的功能介紹，這個Type A也用在電腦的主機機箱和主板上，用于數據傳輸和下載，USB2.0和3.0都有，不過區別在于連接數據上傳和下載的速率。

常見幾種USB（母座）接口引腳定義

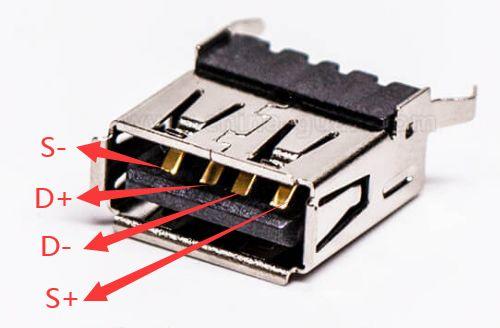

USB類 Type A母頭：

Type B

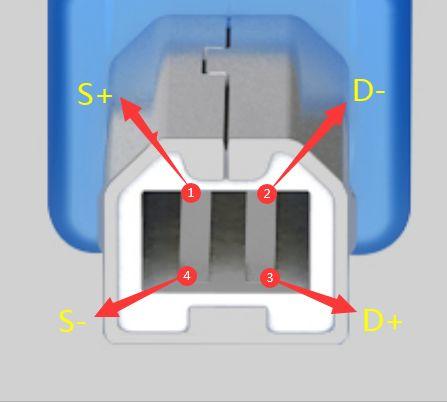

USB類Type B公頭：

這類插口的功能多用于多媒體設備，最為常見的可能就是打印機的數據接口，閱讀打印機說明書可以了解到，多是用于數據的傳輸。
常見幾種USB（母座）接口引腳定義

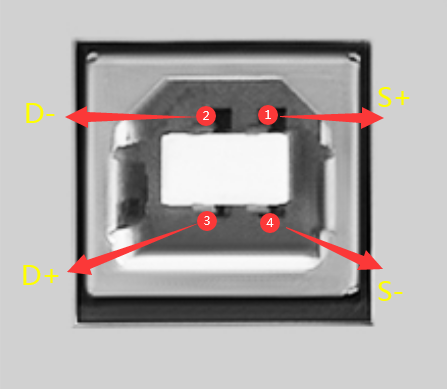

USB類Type B母座：

Micro USB型

在發表的部分為USB 2.0規范內容，下面的Micro USB實際上是在2006年才發布的補充規范，由于該接口定義無法后向支持USB 3.0協議，故仍然歸于USB 2.0協議包。Micro的插座，幾乎是用途最為廣泛的，相關的文章設備規范都很多，以前多用于手機的供電充電，不過現在普及Type C比較多，因?yàn)镸icro支持的電流和輸出功率不能太大，現在最新的手機基本都是快充協議，所以慢慢下降到比較小的電器上，比如移動加濕器這類小器件上面，如果有更多相關用途，歡迎分享。

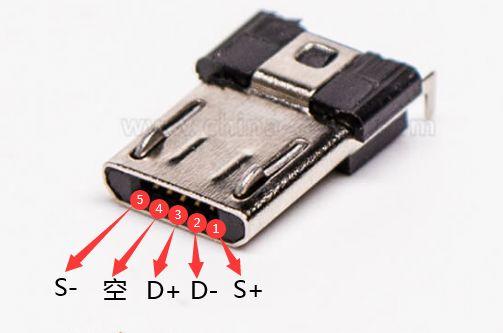

USB類Micro 型公頭：
常見幾種USB（母座）接口引腳定義

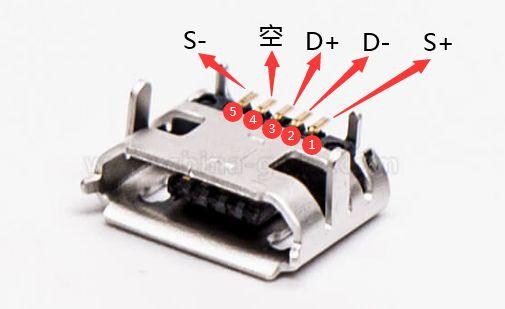

USB類Micro 母座：

Mini 型

Mini型和Micro型引腳順序以及定義均一樣，只是接口的外形不同，如下圖：

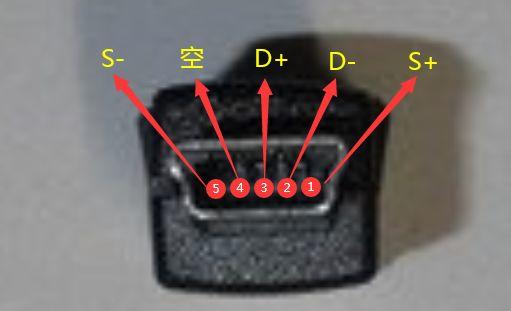

USB類Mini 型公頭：
常見幾種USB（母座）接口引腳定義

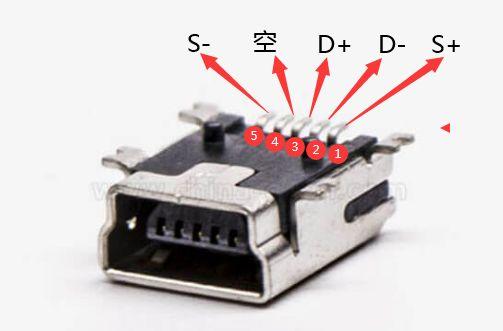

USB類Mini 型母座：
常見幾種USB（母座）接口引腳定義

Type C

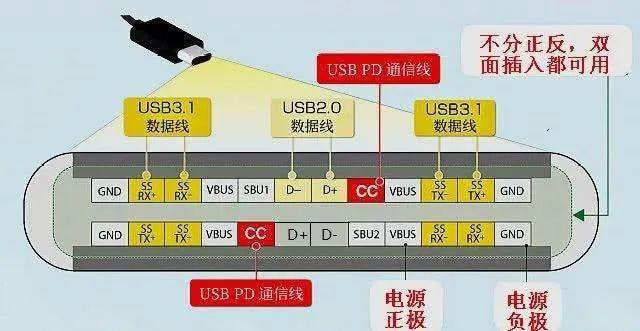

常規USB Type C接口公頭：
常見幾種USB（母座）接口引腳定義
常規USB Type C接口母座：
母座與公頭呈鏡像對稱。

當然，經常見到的也有基于Type C改進型的，其端口數量可能會少一些。TYPE-C的已經發布，就卷起了一股流行浪潮，現在的手機，無論是旗艦還是性比價的，都基本用上了，這個類型的串口控制器在以后發展前景一定不必之前的USB-A差的。
