分類：其他文章瀏覽：5683發表時間：2020-06-10 22:44:53
什么是退磁開關，滅磁開關是指用于快速降低勵磁電路中電流的開關。 滅磁開關是一種適用于切斷電機勵磁回路電流的電器。由于勵磁回路的感抗較大，很難切斷電流，因此應安裝專用滅磁開關。
滅磁開關的類型 退磁開關有兩種類型:耗能型和移能型。前者在引弧退磁過程中消耗了磁場中儲存的部分能量，并通過短弧將電壓限制在合適的范圍內，屬于非線性退磁。后者通過預先閉合的常閉觸點將磁場電流傳遞給線性退磁電阻器，或者通過建立足以使非線性退磁電阻器表現出低電阻特性的電壓將磁場能量傳遞給退磁電阻器。它還具有一定的退磁能力。
DMX系列退磁開關是中國最好的能量轉換型退磁開關。由于采用了電動合閘、永磁保持、防磁脫扣、后備脫扣、永磁吹弧等先進技術。其大電流和小電流斷開能力超過一般退磁開關，具有低拒動率和誤跳閘率，高耐壓和廣泛的適應性。
滅磁開關的選擇與勵磁系統的類型有關。使用機端自并勵系統時，建議使用移能式退磁開關。這主要是因為退磁開關應該能夠在空負載誤勵磁時斷開勵磁電流，這可能達到額定勵磁電流的3倍。因此，使用耗能型消磁開關是不合適的。
滅磁開關的性能參數 (1)額定工作電壓。滅磁開關的額定工作電壓大于發電機的強制勵磁電壓，保證了發電機強勵磁時滅磁的安全性。
(2)最大斷路電流。滅磁開關的最大開斷電流大于發電機的強勵磁電流，以確保極限勵磁電流能夠被斷開。
(3)破壞磁能容量。發電機消磁時，無論采用哪種消磁方法，消磁開關都必須有一定的消磁能力。直流電不能自行消失，消磁能力越大越好。
(4)滅磁弧壓。這是區分去磁開關和普通DC開關的一個重要特征。退磁開關退磁時，必須產生足夠的退磁電弧壓力，以保證發電機的磁場能量迅速傳遞給退磁電阻消耗，避免退磁開關的退磁能量容量超過允許值而造成損壞。
發電機滅磁開關的功能 1.發電機的勵磁繞組是一個大電感線圈。在正常情況下，繞組通過勵磁電流在發電機中產生強磁場。
2.當發電機發生內部故障時，需要迅速切斷勵磁電流，以消除發電機的磁場，以免擴大事故。

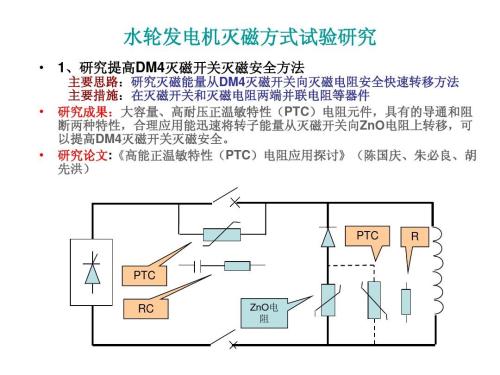

當滅磁時，打開滅磁電阻并將其放入滅磁電路，防止過流發生器滅磁開關同時打開和關閉勵磁電流并按下。它的原理是當發電機停止并斷開發電機出口開關時，此時轉子還被提供大于負載勵磁空的工作電流，當開關斷開時，所有的勵磁電流和由于外部負載斷開而增加的汽輪機轉速被用來建立電壓， 從而使發電機的電壓高于額定電壓，當滅磁開關未投入運行時，發電機會產生過電壓，導致繞組發生電氣擊穿。
