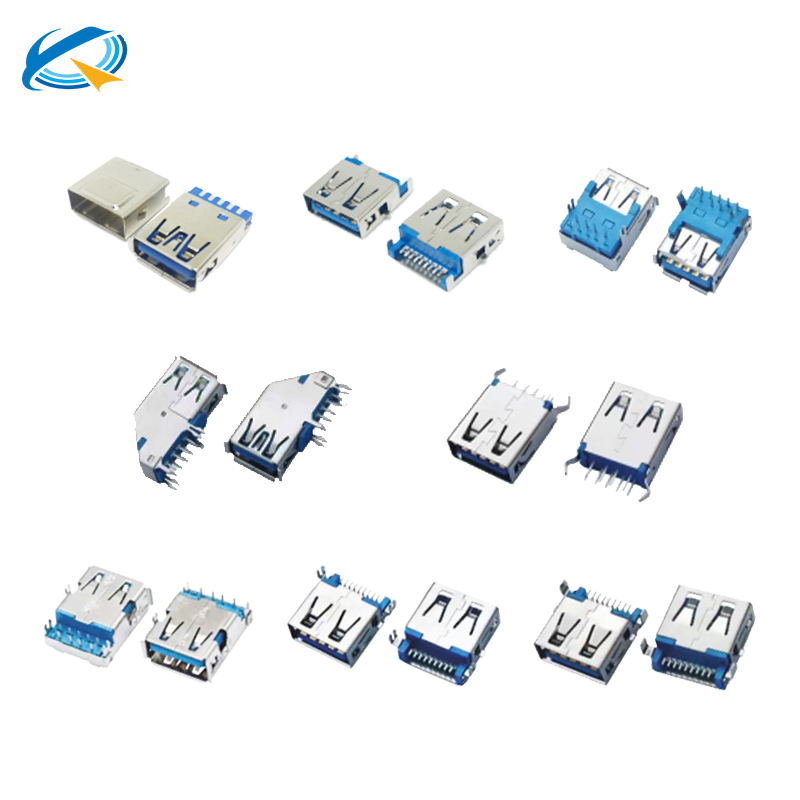

USB的款式有很多種，彎腳的，單層或者雙層的，鍍金的，多個針腳的等等，不過常規的USB都是4根線連接的。

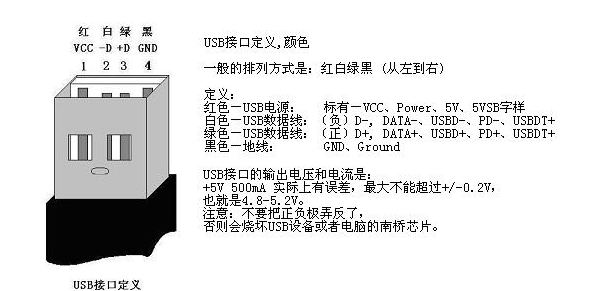

USB接口定義和顏色

一般的排列方式是：紅白綠黑；

黑線：地線gnd

紅線：電源vcc

綠線：USB數據線data+ 或 clock

白線：USB數據線data- 或 data

    在USB鼠標電路板上常可以看到G,V,C,D的接口，其定義如下：

V --- VCC 電源正極，一般是紅色的。電源正極和地線之間一般接有一個濾波電容

C --- CLOCK 時鐘，白色

D --- DATA 數據，綠色或藍色。C\D 如果接上了不管用可以顛倒過來試試

G --- GND 地線黑色。

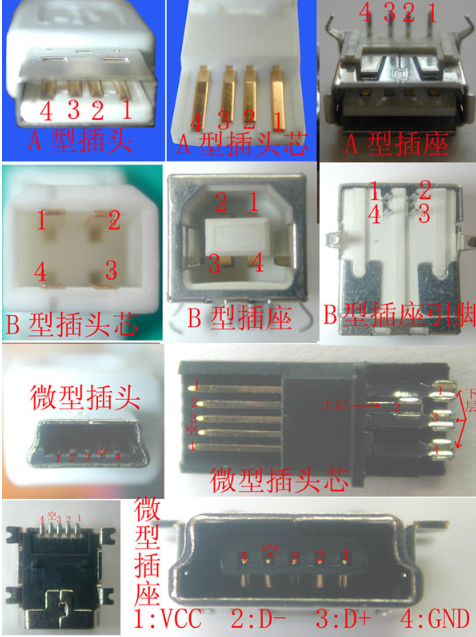

各種不同款式的USB接口插針情況圖

usb接口從左至右排序bai，各引腳功能如下：

引腳1：電源。USB設備供電端口（+5V）。

引腳2：接入南橋，傳輸數據。

引腳3：傳輸數據。但兩個引腳各有不同，是傳輸信息的高地位不同。

引腳4：接電源地線。構成電路。

引腳，又叫管腳，英文叫Pin。就是從集成電路（芯片）內部電路引出與外圍電路的接線，所有的引腳就構成了這塊芯片的接口。引線末端的一段，通過軟釬焊使這一段與印制板上的焊盤共同形成焊點。引腳可劃分為腳跟、腳趾、腳側（side）等部分。
