大型按鈕開關作緊急時切斷電源用。代號為J或M。

自持按鈕：按鈕內裝有自持用電磁機構，主要用于發電廠、變電站或試驗設備中，操作人員互通信號及發出指令等，一般為面板操作。代號為Z。

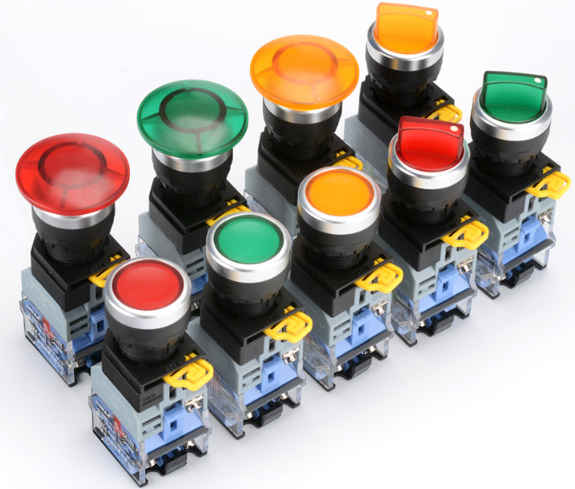

帶燈按鈕：按鈕內裝有信號燈，除用于發布操作命令外，兼作信號指示，多用于控制柜、控制臺的面板上。代號為D。

組合式：多個按鈕組合。代號為E。

聯鎖式：多個觸點互相聯鎖。代號為C。

按鈕開關的分類和技術參數

按用途和結構分類：

1、常開按鈕

2、常閉按鈕

3、復合按鈕

技術參數：

周圍空氣溫

度-25℃~ +40℃

海拔高度: ≤2000m

空氣相對濕度: ≤90%

污染等級3級

防護等級IP55

開關額定值: AC-15 36V/10A 110V/10A 220V/5A 380V/2.7A 660V/1.8A

DC-6V/4A 12/4A 24V/4A 48V/4A 110V/2A 220V/1A 440V/0.6A

約定發熱電流: 1th 10A

觸電電阻: ≤50mΩ

絕緣電阻: ≥10mΩ

機械壽命: 一般鈕n≥100×10^4次；旋鈕≥30×10^4次.

鑰匙鈕n≥5×10^4次；急停鈕≥5×10^4次

按鈕開關的分類和技術參數

注意事項

交流和直流電路中按鈕開關能力有

很大差異，需確認額定值。

直流的場合控制容量非常低。這主要是因?yàn)橹绷鞑幌蠼涣髂菢佑辛泓c(diǎn)（電流零交叉點），因此一旦產生電弧就很難消除，電弧時間很長。而且電流方向不變，所以會出現接點遷移現象，接點會由于凹凸不平而無法斷開，可能導致誤動作。

有些種類的負載的恒定電流和浪涌電流相差很大。需在允許的浪涌電流值范圍內使用。閉路時的浪涌電流越大，接點的消耗量和遷移量也越大，就會因接點的熔接和遷移導致接點無法開關的故障。

在含有電感應的情況下會產生反向感應電壓，電壓越高能量越大，接點的消耗和遷移也隨之增大，

因此，需確認額定的條件，在額定值中標出了控制容量，但僅這些是不夠的，在接通時和切斷時的電壓、電流波形、負載的種類等特殊的負載電路中，必須分別進行實際設備測試確認。微小電壓、電流的場合需使用微小負載用產品。使用一般用途的銀質接點時，

可能導致接觸可靠性降低。

按鈕開關超出按鈕開關范圍的微小型、高負載型時，請連接適合該負載的繼電器。

確定各機種的額定值的條件如下：

感性負載：功率因數0.4以上（交流）、時間常數7ms以下（直流）。

燈負載：具有相當于恒定電流10倍的浪涌電流時的負載。

電動機負載：具有相當于恒定電流6倍的浪涌電流時的負載。

注：感性負載在直流電路中特別重要，因此必須充分了解負載的時間常數(L/R)的值。
