五向開關不同型號尺寸開發案例

分類:行業最新資訊瀏覽:1123發表時間:2022-11-03 16:32:36

五向開關的應用還是非常的廣泛,得益于可以有五個按鍵實現的功能集成到一個按鍵上,在產品一體化開發和高端度上都有不錯的體驗,下面講解下一個比較常見的應用。

顯示屏在現在基本是家家戶戶都有的電子產品,早期的顯示屏(電視機/電腦)上面都有很多按鈕,每個按鈕都是獨立完成某個功能,這樣很大程度上破壞了產品的外觀度,而五向開關應用后,就很多顯示屏把所有功能都集成到了顯示器一個按鈕上。

五向開關不同型號尺寸開發案例

上圖可以看出這款電腦顯示器的開關按鈕,集成了調節分辨率以及亮度等等功能,要調節其他只需要一個按鈕就可以實現,這樣做及讓顯示器美觀,有降低了需要多個按鈕的成本,實現雙贏。

五向開關不同型號尺寸開發案例

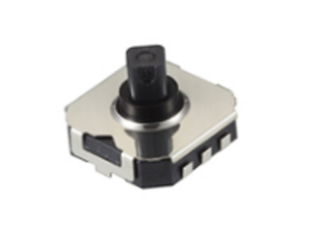

五向開關的相關技術參數:

1. 額定負荷: DC 12V 100mA

2. 接觸阻抗: ≤100mΩMAX

3. 絕緣阻抗: ≥100MΩMIN

4. 耐焊溫度: 260±5°5s

5. 使用壽命: 200,000 cycles

7. 使用溫度: -25 ℃ to 85 ℃

8. 使用濕度: ≤85% RH

五向開關不同型號尺寸開發案例

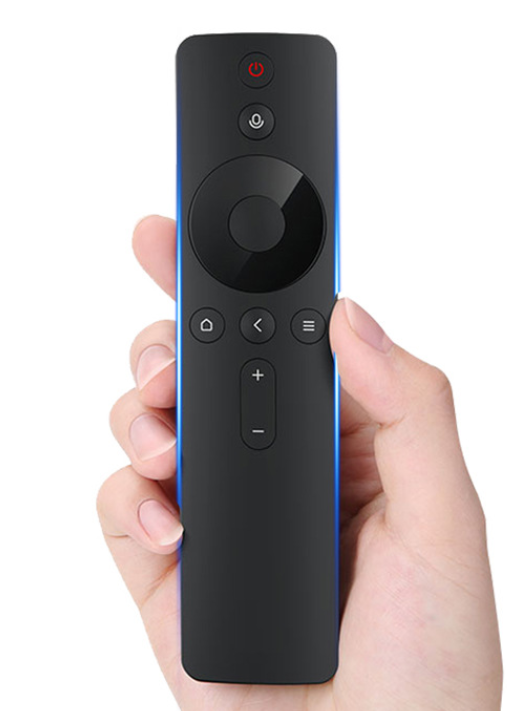

也有一些五向開關應用在這種新款的電視機遙控器上,比起以前很多按鍵的遙控器,簡潔不少的同時顯得更加高端和操作方便。

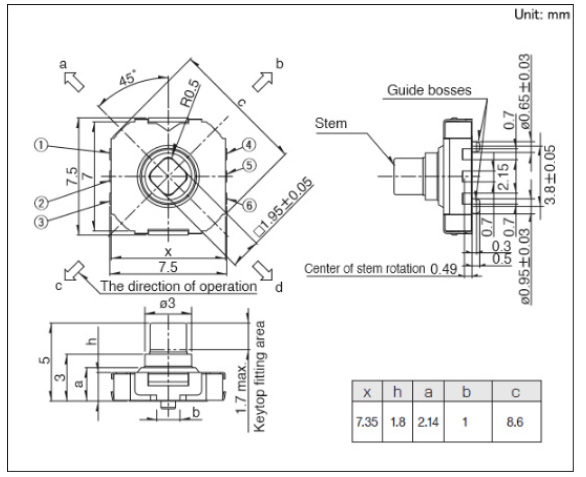

五向開關的外形圖

通過尺寸圖可以了解到,這款五向開關是貼片的,尺寸上屬于小尺寸,所以更加適合現在高度一體化的數碼產品。

五向開關不同型號尺寸開發案例

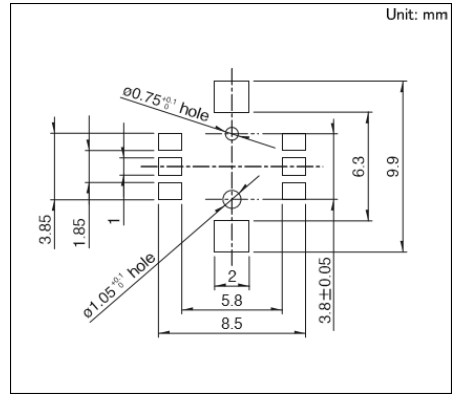

五向開關的焊接圖

焊接圖可以方便很多需要了解五向開關接線的技術員,快速接線。

五向開關不同型號尺寸開發案例

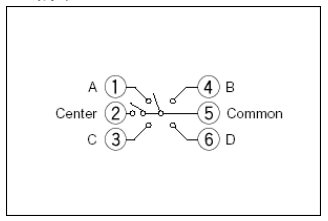

五向開關的電路圖

五向開關不同型號尺寸開發案例
