K3-1204D三腳撥動開關經常用于各種精密的數碼產品，鍍金針腳有很好的導電性能，下面就講解下怎么接這三個針腳的線。

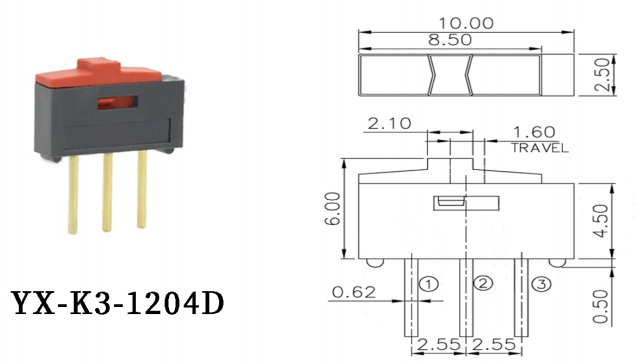

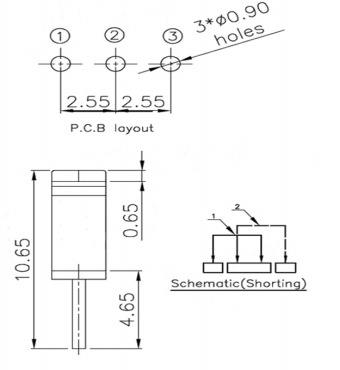

由上圖的規格尺寸可以了解，這款屬于撥動開關系列，多用于直接焊接到主板上比較多，如果是需要單獨接線，可以看下電路圖。

通過撥動開關的電路圖可以知道怎么接線。

首先把開關帶有撥頭的一側對著自己，從左往右依次為撥動開關的第一第二第三引腳，中間引腳為必須接的引腳。接的方法可以是左邊第一引腳和中間引腳接，或者右邊的第三引腳和中間的引腳相連接使用。兩檔三腳撥動開關是常用的一種，其三腳中，中間是公共端，撥到左邊，接通左邊的兩個引腳，撥到右邊，接通右邊的兩個引腳。

這個撥動開關因?yàn)槭清兘鸬尼樐_，所以在焊接的時候還是需要小心，避免損壞鍍金層。
