圓形24v開關

電壓110V的最大負載電流是4A

穎鑫電子廠家提供發光金屬圓形24v按鈕開關批發價格報價和結構尺寸圖、電路接線圖和接線辦法。

聯系客服

圓形24v發光金屬按鈕開關廠家批發價格:10~20元/個;

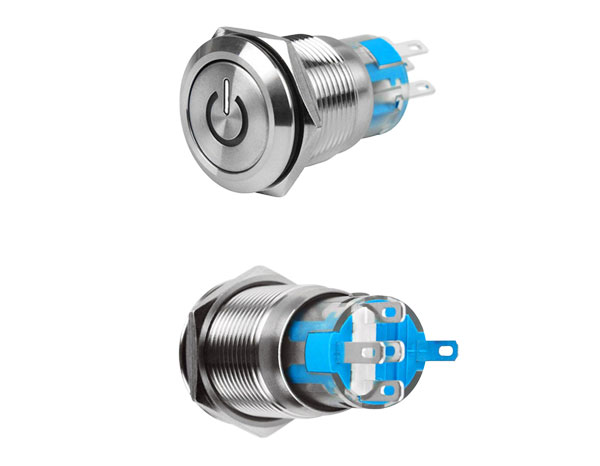

此款按鈕開關是高質感的金屬外殼,可以作為設備的啟動器,美觀光亮,按壓不變型,隨開隨按,防塵防水阻燃,高抗壓性,多重保障保護,可以達到ip67和IK09,精選不銹鋼原材料,抗壓能力強,耐腐蝕,導電性能好,穩定耐用,推薦用于各種領域的產品做啟閉作用的開關。

規格:有自動復位、自鎖;帶燈、無燈;螺絲腳、焊接腳;

引腳可以鍍金或者鍍銀或者全銅,發光源是LED燈;

交流電的使用電壓220V的最大負載輸出電流是3A;電壓110V的最大負載電流是4A;

直流電的使用電壓220V的最大負載電流是0.2A;電壓110V的最大負載電流是0.5A;電壓48V的最大負載電流是2A;電壓36V的最大負載電流是3A;電壓24V的最大負載電流是3.5A;電壓12V的最大負載電流是4A;

圓形24v開關;

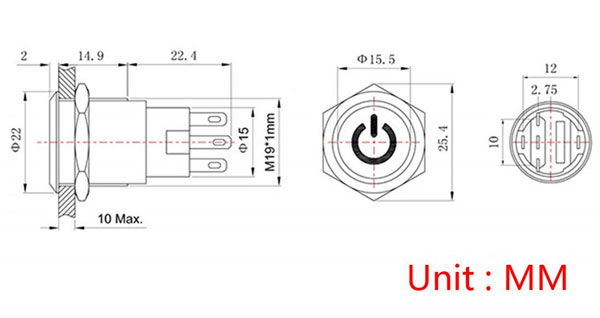

24v開關結構尺寸原理圖:

圓形24v開關

注意事項:此款自鎖按鈕開關禁止直接負載開關電源,需要作為24v開關電源的開關的情況下,請?zhí)峁?duì)應型號的產品和我們這邊的設計師對接;需要焊接的情況下,電洛鐵與觸角觸碰,焊接溫度不超過260攝氏度,焊接時間不超過3秒,以免燙壞內部結構,造成按鈕失靈。如果需要鐳射定制的品牌圖案,請聯系在線客服。

下面詳解24v金屬按鈕開關電路接線辦法:

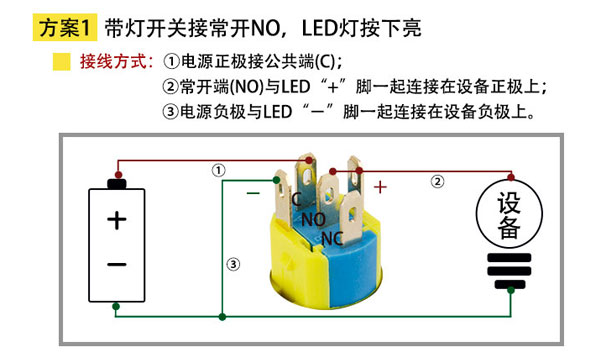

方案一:帶燈開關接常開NO,LED燈按下亮;

接線方式:(1)電源正極接公共端C;(2)常開端NO與LED“+”腳一起鏈接在設備正極上;(3)電源負極與LED“-”腳一起鏈接在設備負極上。

圓形24v開關

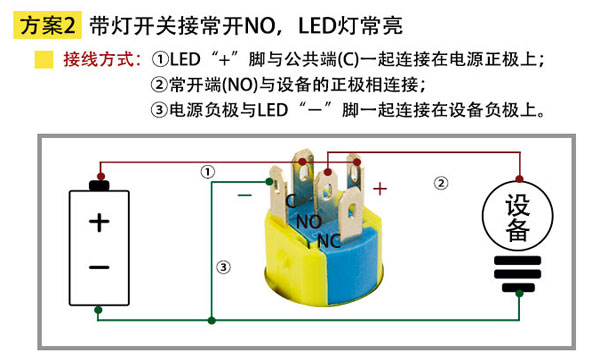

方案二:帶燈開關接常開NO,LED燈常亮;

接線方式:(1)LED“+”腳與公共端C一起鏈接在電源正極上;(2)常開端NO與設備的正極向連接;(3)電源負極與LED“-”腳一起鏈接在設備負極上。

圓形24v開關

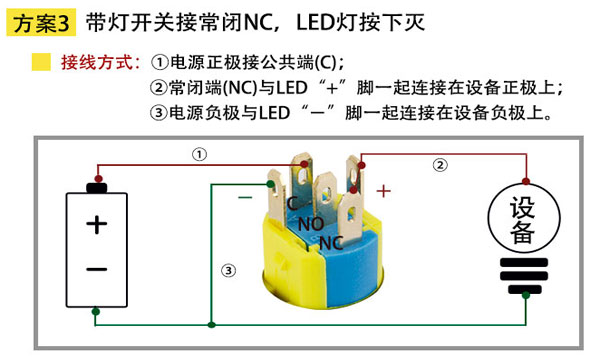

方案三:帶燈開關接常閉NC,LED燈按下滅;

接線方式:(1)電源正極接公共端C;(2)常閉端NC與LED“+”腳 一起鏈接在設備正極上;(3)電源負極與LED“-”腳一起鏈接在設備負極上。

圓形24v開關

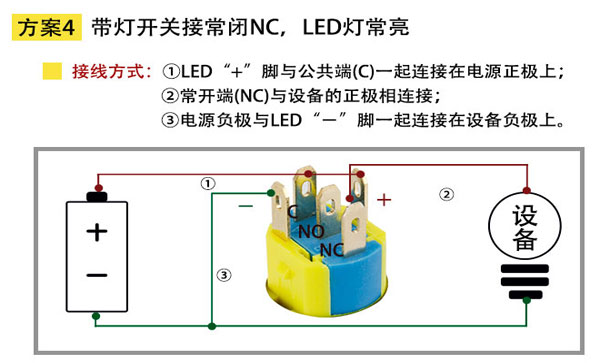

方案四:帶燈開關接常閉NC,LED燈常亮;

接線方式:(1)LED“+”腳與公共端C一起連接在電源正極上;(2)常開端NC與設備的正極相連接;(3)電源負極與LED“-”腳一起鏈接在設備負極上。

圓形24v開關
