迴轉扭力：1~8mN·m
穎鑫電子廠家提供優質的可調旋轉電位器批發價格和各種用途的編碼器電路圖。
可調電位器廠家批發價格：0.8~2.5元/個；
電位器的款式種類比較多，價格區間也比較大，如果有詳細的款式類型要求，可以直接聯系客服詢價；
全迴轉角度：280°±5°；
迴轉扭力：1~8mN·m；
止迴轉強度：0.3N·m；
軸推拉強度：50N；
精密旋轉單圈電位器：
自動儀表精密多圈電源電位器：
調音臺可調撥輪電位器：
更多用于深圳電子品牌市場的對講機和mp3調音機設備儀器和家用電器、多媒體醫療設備、通訊設備上面的選用。如果需要關注更多的其他產品，可以查看本王網站對應的頻道。
可變電阻器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。可變電阻器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。
可變電阻器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓（外加電壓）成一定關系得輸出電壓，因此稱之為電位器。
單圈的電位器多用于音響的調音鍵和熱水器電源開關調整溫度上，多圈的精密電位器用于數字醫療設備上比較多，撥輪的電位器用在MP3、閱讀電子書以及收音機這類電子器材比較多，常見的電位器引腳以三個居多，類別不同，可能有所差異，根據廠家生產的設計圖為準。
廣東常見的電位器系列：
1、旋轉式單聯：這是圓形始構的電位器，它有一根金屬轉柄，此柄長短在不同電阻器中不同，有的很長，有的則相當短。轉柄可以在左右一定角度內旋轉。但是不能360度轉動。這種電位器通常是3根引腳，有的是4根引腳，第4根引腳是接外殼的引腳（接地引腳），在電路中用來接地線，以消除調整電阻器時人體帶來的干攏。
2、直滑式單聯： 這是長方形結構的電位器。它有一根垂直向上的操縱柄，此柄只能直線滑動而不能轉動，它的引腳片在下部。
3、旋轉式雙聯：旋轉編碼器它與旋轉式單聯電位器相近，但是它有兩個單聯電阻器，每個單聯電位器特性相同。用一根轉柄控制兩個單聯電阻器的組織調整，每個單聯電位器各有3根引腳。
4、直滑式雙聯：它與直滑式單聯電位器相近，它由兩個單聯電阻器組成，用一根轉柄控制兩個單聯電位器的組織調整，每個單聯電位器各有3根引腳。
5、直滑式貼片式：直滑式貼片式電位器沒有引腳，他與普通電位器相比體積小很多，主要用在一些體積很小的電子電器中。
6、旋轉式貼片式：旋轉式貼片式電位器與普通旋轉式電位器一樣，通過旋轉調節來改交電阻值。
7、線繞多圈：這種電位器的結構與普通電位器不同，它所能承受的功率比較龐大，而且調節阻值時還可以大于360讀轉動。
8、精密電位器：精密電位器的調整精度高，常用在一些精密電路中。
9、帶開關小型電位器：常用于引來那個控制器，它附有一個電源開關，在電位器剛開始轉動時，先接通電位器中的開關觸電點，再轉動時才進行電位器的調整。這種帶開關的電位器也有很多種，例如收音機中的音量電位器以及一些體積更大的旋轉式電位器中的開關。附有開關的電位器引腳比普通電位器多出兩根，這兩根引腳是電源開關的觸點引腳。
10、數字電位器：數控可編程電阻器，是一種代替?zhèn)鹘y(tǒng)機械電位器（模擬電位器）的新型CMOS數字、模擬混合信號處理的集成電路。數字電位器由數字輸入控制，產生一個模擬量的輸出。依據數字電位器的不同，抽頭電流最大值可以從幾百微安到幾個毫安。數字電位器采用數控方式調節電阻值的，具有使用靈活、調節精度高、無觸點、低噪聲、不易污損、抗振動、抗干擾、體積小、壽命長等顯著優點，可在許多領域取代機械電位器。
11、碳膜電位器：馬蹄形的紙膠板上涂上一層碳膜制成。其阻值變化和中間觸頭位置的關系有直線式、對數式和指數式三種。碳膜電位器有大型、小型、微型幾種，有的和開關一起組成帶開關電位器。
電位器的制造參數說明：
1、標稱阻值、零位電阻和額定功率
標稱阻值屬于在電位器有明顯標注的阻值，也就是電位器兩定片端之間的阻值；零位電阻指電位器的最小阻值，即動片端與任一定片端之間最小阻值;電位器額定功率指在交、直流電路中，當大氣壓為87~107 kPa時，在規定的額定溫度下長期連續負荷所允許消耗的最大功率。
2、電位器的阻值變化特性
電位器的阻值變化特性是指電位器的阻值隨著活動觸點移動的長短或轉軸轉動的角度變化的關系，即阻值輸出函數線性特性。常用有3種：（1）指數式（Z型）；（2）對數式（D型）；（3）線性式（X型）。
3、電位器的分辨率
傳感器上的電阻器的分辨率又稱電位器的分辨力，對于繞線電位器來講，當動接點每移動一圈時，電位器的輸出電壓變化量與輸出電壓的比值為分辨率。而對于直線式繞線電位器，其理論分辨率為繞線總匝數的倒數，并以百分數表示。電位器的總匝數越多，分辨率越高。
4、電位器的動噪聲
電位器的動噪聲是指當電位器在外加電壓作用下，其動接觸點在電阻體上滑動時，所產生的電噪聲。動噪聲是滑動噪聲的主要參數，其大小與轉軸速度、接觸點和電阻體之間的接觸電阻、電阻體的電阻率不均勻變化、動接觸點的數目以及外加電壓的大小有關。
電位器如何接線：
設備有3個腳 ，1腳接地， 2腳接輸出， 3腳接信號輸入！1腳3腳一樣可以不區分！！
一般的電位器，中間的是動片，所以測量電阻的話，接1、3腳，測的是總電阻，動片動不動，阻值都不會變；
接1、2，阻值會從順時針方向變大（動片動的話）；
接2、3就是反的！
雙聯電位器的接法
6個腳叫雙聯電位器，就是2個單聯做在一起了！
8腳電位器
8腳電位器應該是帶了一個開關，一般在汽車音響上用的教多。

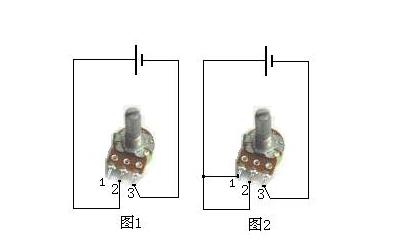

供電狀態下電阻器的接法電路圖：
電位器焊接注意事項:
1、電阻體大多采用多碳酸類的合成樹脂制成，應避免與以下物品接觸：氨水，其它胺類，堿水溶液，芳香族碳氫化合物，酮類，脂類的碳氫化合物，強烈化學品（酸堿值過高）等，否則會影響其性能。
2、端子在焊接時應避免使用水容性助焊劑，否則將助長金屬氧化與材料發霉；避免使用劣質焊劑，焊錫不良可能造成上錫困難，導致接觸不良或者斷路。
3、端子在焊接時若焊接溫度過高或時間過長可能導致對電位器的損壞。插腳式端子焊接時應在235℃±5℃，3秒鐘內完成，焊接應離電位器本體1.5MM以上，焊接時勿使用焊錫流穿線路板；焊線式端子焊接時應在350℃±10℃，3秒鐘內完成。且端子應避免重壓，否則易造成接觸不良。
4、焊接時，松香（助焊劑）進入印刷機板之高度調整恰當，應避免助焊劑侵入電位器內部，否則將造成電刷與電阻體接觸不良，產生INT，雜音不良現象。
5、最好應用于電壓調整結構，且接線方式宜選擇“1”腳接地；應避免使用電流調整式結構，因為電阻與接觸片間的接觸電阻不利于大電流的通過。
6、表面應避免結露或有水滴存在，避免在潮濕地方使用，以防止絕緣劣化或造成短路。
7、安裝“旋轉型”電位器在固定螺母時，強度不宜過緊,以避免破壞螺牙或轉動不良等;安裝“鐵殼直滑式”電位器時,避免使用過長螺釘,否則有可能妨礙滑柄的運動,甚至直接損壞電位器本身。
8、在套上旋鈕的過程中，所用推力不能過大（不能超過《規格書》中軸的推拉力的參數指標），否則將可能造成對電位器的損壞。
9、回轉操作力（旋轉或滑動）會隨溫度的升高而變輕，隨溫度降低而變緊。若在低溫環境下使用時需說明，以便采用特制的耐低溫油脂。
10、軸或滑柄使用設計時應盡量越短越好。軸或滑柄長度越短手感越好且穩定。反之越長晃動越大，手感易發生變化。
11、碳膜的功率能承受周圍的溫度為70℃，當使用溫度高于70℃時可能會喪失其功率。
