rj45插座款式大全和接線方法

分類:行業最新資訊瀏覽:14665發表時間:2020-10-21 17:22:05

rj45插座是常見的網絡通訊母座 ,常見于交換機,路由和電腦主板上。應用在不同的產品上,不同款式的材料和相關設計也是不同的。

rj45插座款式大全和接線方法

RJ45如果以材料分,可以分為塑膠和金屬外殼,大多數金屬外殼是帶有屏蔽功能,同時,母座也可以用多少個連接口去分類,有單口到16口的都有,同時還有帶燈和不帶燈的區別。

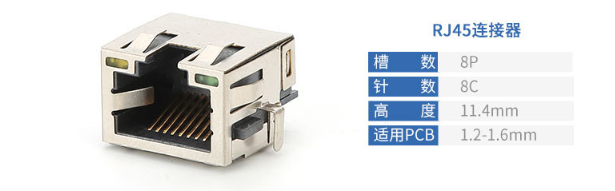

單口帶燈屏蔽rj45連接器

rj45插座款式大全和接線方法

槽數:8P;

針數:8c;

高度:11.4mm;

使用PCB:1.2~1.6mm;

鍍金小型rj45母座

rj45插座款式大全和接線方法

這款適用于超薄類筆記本,對體型較小的設備,母座高度:2.7mm;

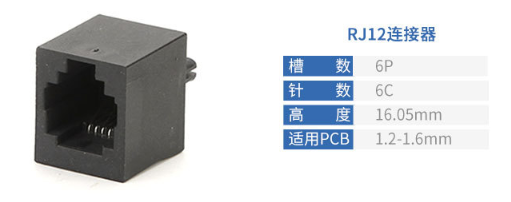

耐高溫塑膠rj45連接器

rj45插座款式大全和接線方法

此款槽數:6P;

針數:6c;

高度:16.05mm;

使用PCB:1.2~1.6mm;

額定電壓:125v AV/DC;

額定電流:1.5A AC/DC;

接觸電阻30MΩ;

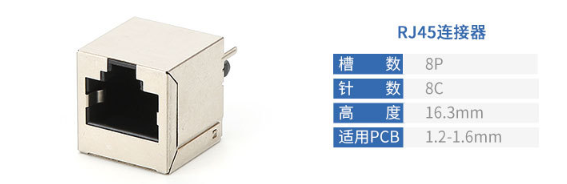

無彈不帶燈金屬rj45插座


rj45插座款式大全和接線方法

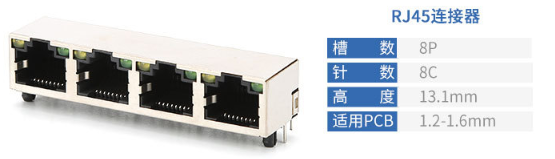

多口金屬帶燈RJ45連接器


rj45插座款式大全和接線方法

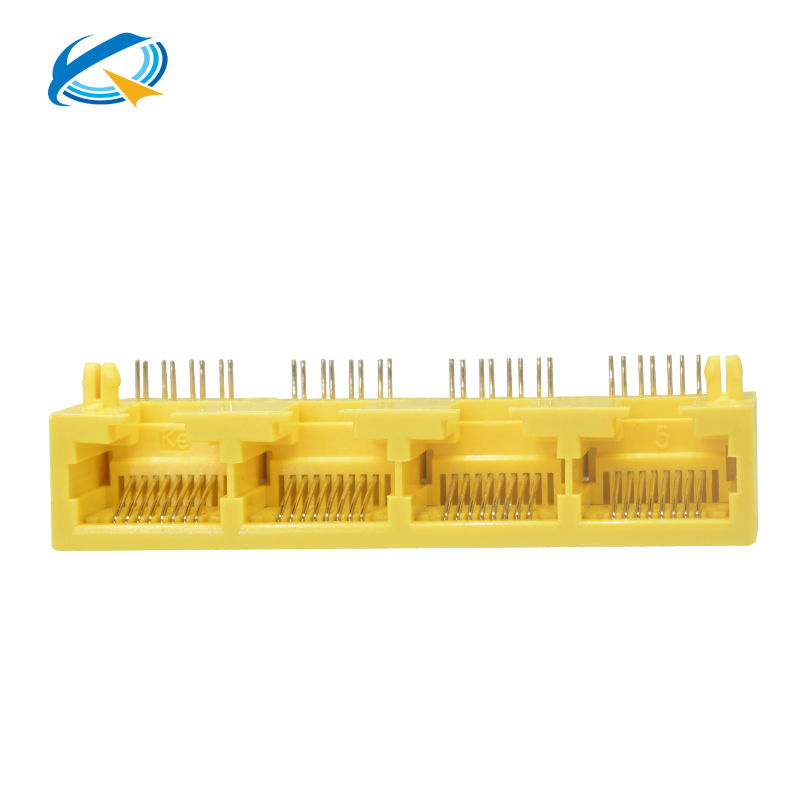

多口塑膠RJ45連接器

rj45插座款式大全和接線方法

rj45母座接線方式

對于目前RJ45插座的使用,一般區分有兩種接線不同的方法,詳細如下:

RJ45插座的靠前種接線方法

T568B標準連線順序從左到右依次為: 1-橙白、2-橙、3-綠白、4-藍、5-藍白、6-綠、7-棕白、8-棕。

RJ45插座的第二種接線方法

T568A標準連線順序從左到右依次為: 1-綠白、2-綠、3-橙白、4-藍、5-藍白、6-橙、7-棕白、8-棕。

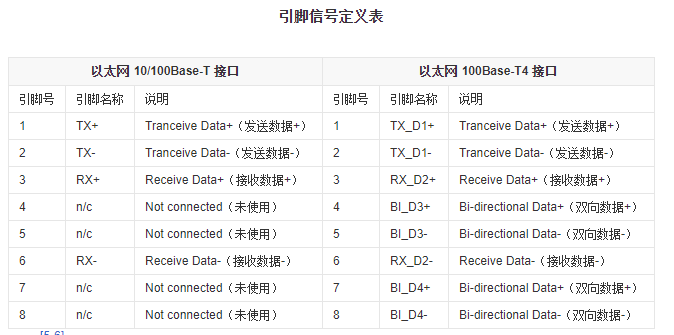

RJ45引腳的定義

常見的RJ45接口有兩類:用于以太網網卡、路由器以太網接口等的DTE(數據終端設備)類型和用于交換機等的DCE(數字通信設備)類型。當兩個類型一樣的設備使用RJ45接口連接通信時,必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳,對觸的引腳都是數據接收(發送)引腳,不能進行通信。另外:一些DCE類型設備會和對方自動協商,此時連接用直通線或平行線均可。

rj45插座款式大全和接線方法

rj45插頭插座多少錢一個

RJ45插座的價格:0.5~2.3元/個,材料不同,接口數量不同,價格浮動比較大。

rj11和rj45區別主要是什么

rj45接口是以太網接口,連接的線是八根銅芯的雙絞線。rj11接口是電話線的接口,連接線當然就是電話線,兩根銅芯的雙絞線。
